KNP/NKNP 繞線電阻器
產物特色
■ 合適歐盟RoHS。
■ 超低阻值。
■ 經由過程CQC認證

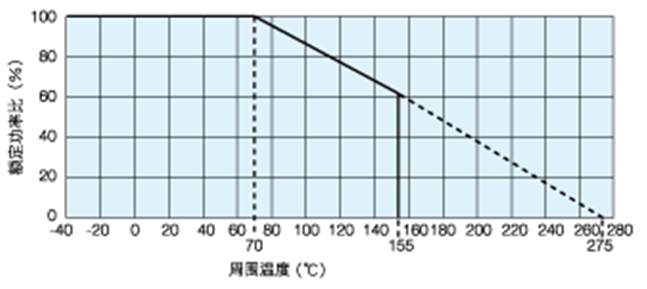

負荷特征曲線
首要參數
| 具體型號 | 木制托盤耗油率（W） | 阻值占比 | 阻值誤差值 | 樣式形態尺寸（mm） | 備注欄 | ||||
| KNP | NKNP | D±0.5 | L±1.0 | d±0.05 | |||||
| KNP/NKNP | 0.25W | 0.5WS | 0.01-20 | 0.01-20 | ±5% | 6.5 | 2.5 | 0.45 | |
| KNP/NKNP | 0.5W | 1WS | 0.01～68 | 0.01～68 | 3.5 | 9.5 | 0.50 | ||
| KNP/NKNP | 1W | 2WS | 0.01～100 | 0.01～100 | 4.5 | 11.5 | 0.60 | ||
| KNP/NKNP | 2W | 3WS | 0.01～200 | 0.01～150 | 5.0 | 15.5 | 0.75 | ||
| KNP/NKNP | 3W | 5WS | 0.01～680 | 0.01～200 | 6.0 | 17.5 | 0.75 | ||
| KNP/NKNP | 5W | 7WS | 0.01～750 | 0.01～470 | 8.0 | 24.0 | 0.75 |
|
|
額外情況溫度 : ＋70°C
利用溫度規模 : －55°C～＋155°C
額外電壓是√額外功率×公稱電阻值
電氣特征
| 實驗所項目 | 后能ajax請求 | 研究措施 |
| 負載（間歇候） | △R≤±（1%R+0.05Ω） | 2.5倍超額電壓值、5秒 |
| 可焊性 | 沾錫表面積不不低于95% | 260±10℃、2±0.5S |
| 引出來端難度 | △R≤±（1%R+0.05Ω） | 拉力：10N、10±1S 坎坷不平：2×900 轉換：2×1800 |
| 耐焊接生產熱 | △R≤±（1%R+0.05Ω） | 260±10℃ 10±1S or 350±5℃、3.5±0.5S |
| 溫度表極速改動 | △R≤±(1%R+0.05Ω) | -55±3℃、30min; 155±3℃、30min 5次命輪 |
| 電容溫濕度常數 | TCR≤±250PPM/℃ | 超過常溫100℃、控溫30～40min |
| 經久性 | △R≤±(5%R+0.1Ω) | 70±2℃、1000h，額外的直流工作電壓工作電壓 1.5HON、0.5HOFF的時期. |
| 穩定干冷 | △R≤±(5%R+0.1Ω) | 40±2℃、90～95%RH、56天 |
